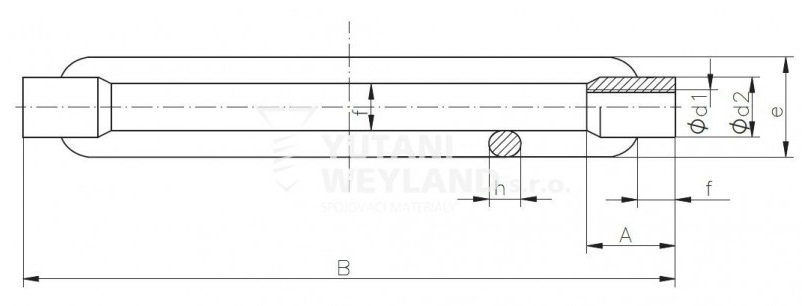

d1 | M5 | M6 | M8 | M10 | M12 | M14 | M16 | M20 | M22 | M24 | M30 | M36 |
B | 70 | 110 | 110 | 125 | 125 | 140 | 170 | 200 | 220 | 255 | 255 | 295 |
d2 | 10 | 12 | 15 | 18 | 21 | 24 | 27 | 34 | 36 | 39 | 45 | 55 |
e | 17 | 19 | 23 | 30 | 34 | 38 | 42 | 52 | 57 | 60 | 74 | 86 |
f | 8 | 9 | 11 | 14 | 16 | 17 | 20 | 24 | 26 | 28 | 34 | 40 |
h | 6 | 7 | 8 | 9 | 10 | 12 | 14 | 17 | 18 | 20 | 23 | 28 |
A(min) | 12 | 12 | 15 | 18 | 21 | 25 | 27 | 34 | 34,5 | 39 | 42.5 | 53.5 |
KG | 300 | 400 | 550 | 800 | 1100 | 1400 | 1800 | 2800 | 3200 | 4000 | 5600 | 7800 |
